詳細介紹

概述

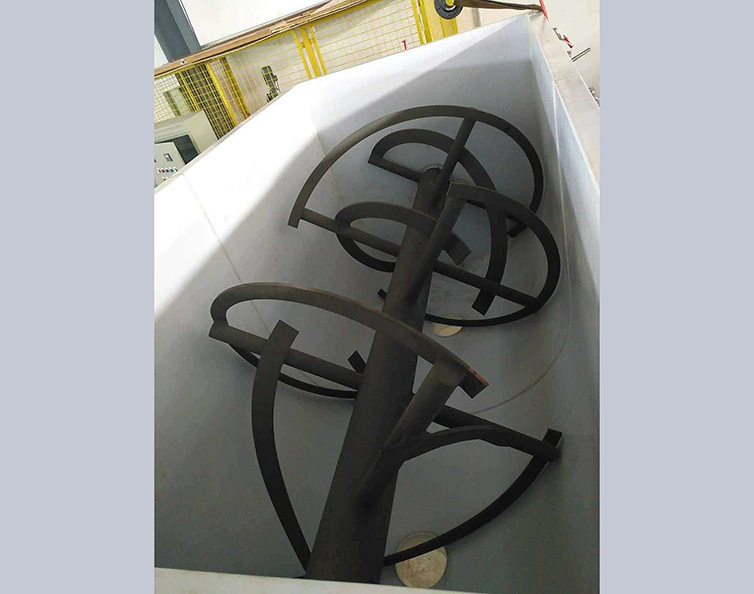

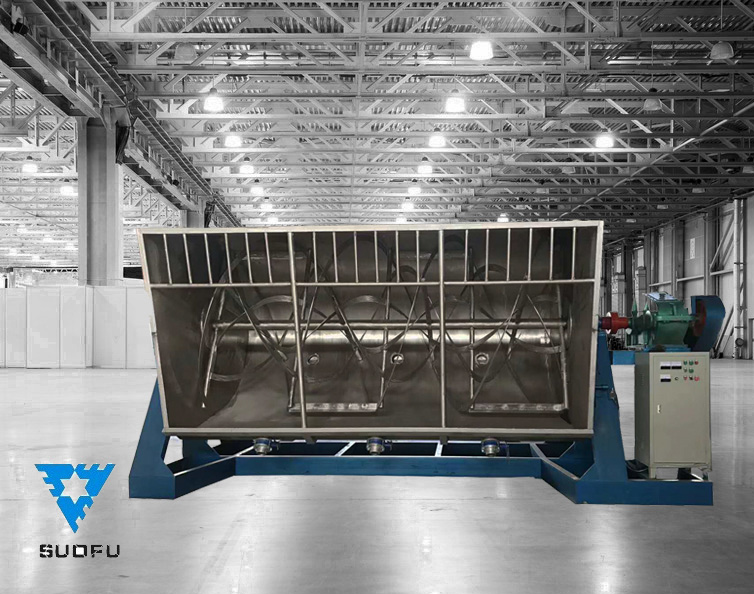

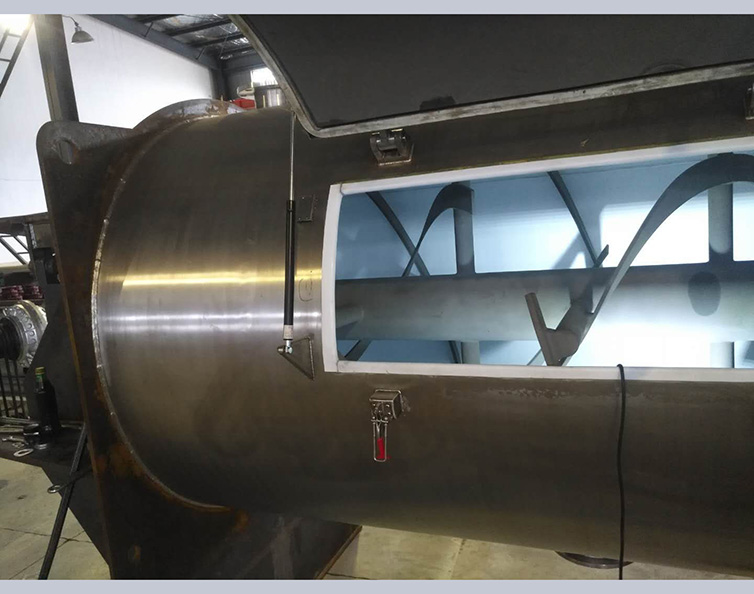

臥式螺帶混合機由U形容器、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片一般做成雙層或三層，外層螺旋將物料從兩側向中央?yún)R集，內層螺旋將物料從中央向兩側輸送，形成對流混合。螺帶混合機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗更換產品。

工作原理

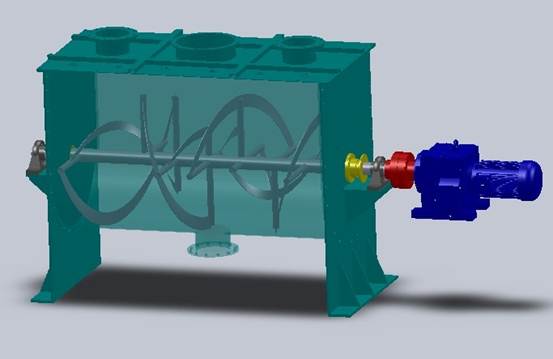

臥式螺帶混合機由安裝于攪拌軸上的內外徑螺旋帶動桶體內物料，使攪拌器在桶體內較大范圍翻動物料。攪拌器結構上，螺旋設計成內外、左右互為反螺旋，攪拌器工作時內螺旋帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺旋帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在桶體內對流循環、剪切滲混，完成物料在較短時間內快速均勻混合。

性能特點

1、 臥式螺帶混合機在可行性因數下不受顆粒的大小密度影響；

2、 對有粘性物料亦有很好的混合效果；

3、 平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用。

4、 臥式結構較低機身高度，便于安裝。

5、 正反旋轉螺帶安裝于同一水平軸上，形成一個低動力高效的混合環境。

應用范圍

臥式螺帶混合機應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固(即粉體與粉體)固-漿(即粉體與膠漿液)的混合，還特別適應粘稠的物料混合。

包括: 氧化鋁、氫氧化鋁，氧化鎂、氫氧化鎂、氧化鋅、沉淀硫酸鋇、阻燃劑、纖維素、磷酸鈣、氧化釔、發泡劑、白炭黑、黑炭黑、硅膠、碳酸鍶、低玻粉、4A沸石、硅酸鋁、硅酸鋁沸石、硅酸鹽、催化劑、聚四氟乙烯、聚乙烯類粉末、PVC、環氧樹脂、酚醛樹脂、石油樹脂、碳化樹脂、聚四氟乙烯樹脂、聚乙烯蠟、聚乙烯醇、尼龍、二硫化鉬、工業硫化劑、硫化促進劑、橡膠硫化劑、活性炭、硬脂酸鋅、聚醚醚酮、硬脂酸鈉、三聚氰胺、聚丙酰胺、草酸銅、草酸二銨、雙酚A、塑料添加劑、橡膠、橡膠助劑、氨類橡膠涂料、黃原膠、硫磺、焦炭、泡化堿、硼酸、鈦白粉、二鹽基亞磷酸鉭、MPUT、有機酐、十二羥基硬脂酸、碳酸氫鈉、異氫酸酯、聚丙烯酸鹽、甲基纖維素醚、聚磷酸銨、鐵酸鹽、溴聯苯醚、甘氨酸鋁鋯。



臥式螺帶混合機選型原則：

目前，許多用戶在粉料/粉體混合設備方面很多選擇國內原有的立式錐形混合設備，但專家建議，由于立式錐形混合機存在許多缺點、維修率很高，因此在粉料/粉體或顆粒狀物料混合時，應選擇臥式混合機，該設備混合效率高，混合質量好，卸料時間短，殘留量也少。但選擇及使用臥式混合機需注意以下幾點：

1． 根據每天生產量挑選臥式混機。因混合機每批物料加工時間約10分鐘，加上出料及進料的時間，每批物料加工時間可按15分鐘計，則1小時可以連續加工4批料。如選擇每批加工量100千克的混合機，則每小時可加工400千克。用戶可以根據自己的需要挑選臥式混合機。

2． 根據臥式螺旋帶式混合機工作原理，用于攪拌混合的雙螺旋帶向相反方向推送物料的能力應是基本一致的。由于內螺旋帶的螺距應小于外螺旋帶，為達到推送物料的能力一致，內螺旋帶的螺距應小于外螺旋帶，而寬度應大于外螺旋帶，否則會使物料向一個方向集中。因此，在選擇臥式混合機時要注意這一點。

3． 按設計原理，螺旋帶式混合機中螺旋帶與殼體之間的間隙可以為4毫米-10毫米，物料可以用摩擦力帶動全部參加混合。但由于粉碎粒度及物料的摩擦系數不一樣，因此會使各種組分的物料參加混合的時間不一樣，造成產品的不均勻性。目前有的廠家已意識到這一點并對產品作了改進。一種是注意加工精度，使底隙減少到3毫米左右；另一種是將主軸與殼體之間做成位置可調整的形式，根據磨損量可經常調整螺旋帶與殼體之間的間隙。在選擇混合機時，這兩種形式的產品應是上佳選擇。

4． 選擇臥式螺旋帶式混合機要注意出料方式。應與供應商及時溝通選擇適合自己工藝的閥門形式，同時不要選擇側口的出料形式。原因是：當混合機在規定時間完成攪拌混合后，較短時間內一次放清可保證物料的均勻度；如用側口螺旋帶逐漸放凈，一是耽誤時間，達不到預期生產率，二是物料本已達到上佳均勻度，過度攪拌反而會使物料離析，破壞了均勻度，從而失去了選用臥式混合機的意義。

5．使用臥式混合機要注意投料的次序。一般是先投大料，如玉米粉、豆粕粉等，然后 再投小組分料，如預混料。注意預混料一定不用螺旋提升機投料，應用一次性翻斗式投料，或用人工投料，這樣可以避免預混料中有效成分的離析流失。

6．使用臥式混合機，應在混合機啟動后再逐批投料。混合結束放料時也不要停機，出凈料后再混合一批。如果滿載后再啟動，會引起動力距太大而燒毀電機。

總之，選擇一個適用的臥式混合機并使用得當，將明顯提高混合料的質量，并很快就會在生產過程中反映出良性效果。如果能進一步掌握自配混料的技術，還可使物料成本大大降低，從而提高利潤。

臥式螺帶混合機主要技術參數

型號規格m3	LHY-0.25	LHY-0.5	LHY-1	LHY-1.5	LHY-2	LHY-3	LHY-4	LHY-6	LHY-8	LHY-10
一次混合kg	100-150	200-300	400-600	600-900	800-1200	1200-1800	1600-2400	2400-3600	3200-4800	4000-6000
電機功率KW	3-5.5	4-11	7.5-15	11-18.5	15-22	18.5-30	22-37	37-55	37-55	45-75
設備重量kg	500	900	1800	2500	3200	4100	5100	6300	7500	8900
